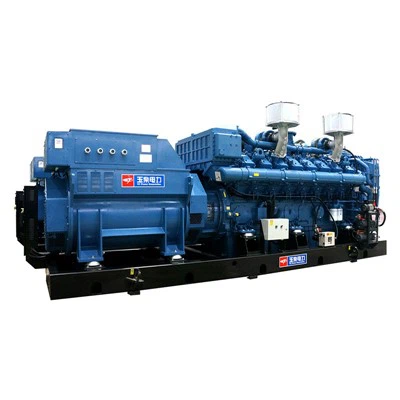

yc12vcg -1000 n5lc
قدرت امتیاز: 1 ، {1}} kW
منبع گاز: گاز طبیعی (CH4بزرگتر از یا برابر با 90 ٪)
ولتاژ/فرکانس: 400k V/50 هرتز
معرفی محصول
قابلیت اطمینان بالا
بر اساس پلت فرم طراحی و تولید محصول بالغ ، یوچای به طور مستقل مواد مقاوم در برابر سایش با دمای بالا و اجزای با استحکام بالا (از جمله بلوک سیلندر ، سر سیلندر ، میل لنگ ، میل لنگ ، میل لنگ و پایه مشترک) مناسب برای ژنست بنزین را تهیه و تولید کرده است.
01
راندمان بالا و دوستی محیطی
استفاده از فن آوری های بالغ مانند احتراق لاغر ، ماژول احتراق خازن با انرژی بالا ، محفظه احتراق ثبت شده یوچای ، توربوشارژر با راندمان بالا ، و کنترل حلقه بسته اکسیژن ، احتراق گاز کارآمد و تمیز ، کنترل نسبت هوا را با استفاده از هوا ، سازگاری با عملکرد بالاتر و پایداری و پایداری کم تضمین می کند.
محفظه دنده عقب ثبت شده Yuchai و فناوری دنده مشبک خط و فناوری چهار سوپاپ روی موتور گاز اعمال می شود و به طور موثری باعث کاهش نویز مکانیکی ، سر و صدای اگزوز و دمای اگزوز نیروگاه می شود و از دوستی با اپراتورها و محیط طبیعی اطمینان می دهد.
02
هزینه های کم نگهداری
بوش استوانه ای ثبت شده یوچای ، حلقه پیستون و فن آوری های مهر و موم دریچه استفاده می شود ، میزان مصرف روغن روغن کاری را تا حد زیادی کاهش می دهد و چرخه تغییر روغن روغن کاری را بیش از 1500 ساعت افزایش می دهد. Genset گاز مجهز به قطعاتی با جهانی بودن خوب و نگهداری مناسب است و هزینه نگهداری تجهیزات تولید برق را تا حد زیادی کاهش می دهد.
03
حفاظت ایمنی
GENSET مجهز به یک سیستم کنترل ژنست بالغ مستقل برای تحقق کنترل پایدار ، یک مانیتور ضربه برای هر سیلندر برای تحقق نظارت بر وضعیت در زمان واقعی ژنست و همچنین دریچه های ضد انفجار لوله و ورودی است و از ایمنی ژنست اطمینان می دهد.
04
متناوب
آلترناتور دارای مزایای بازده تولید بالا ، افزایش دمای پایین ، نرخ تحریف شکل موج پایین ، عملکرد پویا خوب و عملکرد موازی AVR پایدار و همچنین قابلیت اطمینان و دوام درجه یک است و می تواند نیازهای سرویس محیط های مختلف سخت را برآورده کند.
05
محدوده استاندارد
|
نه |
نام بخشی
|
واحد |
مقدار |
نه |
نام بخشی
|
واحد |
مقدار |
|
1 |
موتور بنزین
|
تنظیم کردن
|
1 |
6 |
کابینت کنترل جنست
|
رایانه های شخصی
|
1 |
|
2 |
گروه دریچه
|
تنظیم کردن
|
1 |
7 |
خاموش کننده ، زنگوله
|
تنظیم کردن |
1 |
|
3 |
متناوب
|
رایانه های شخصی
|
1 |
8 |
باتری
|
تنظیم کردن
|
1 |
|
4 |
پایگاه مشترک
|
رایانه های شخصی
|
1 |
9 |
ابزارهای همراه
|
تنظیم کردن |
1 |
| 5 |
جفت انعطاف پذیر
|
رایانه های شخصی
|
1 | 10 |
اسناد همراه
|
تنظیم کردن | 1 |
| 1. قطعات رادیاتور اختیاری هستند. 2. اسناد همراه شامل دفترچه راهنما ، طراحی طرح کلی و نصب ، لیست پارامترهای فنی ، مشخصات موتور ، مشخصات کابینت برقی ، نمودار سیم کشی و سه ضمانت نامه خدمات است. |
|||||||
تابع کنترل
|
تابع اصلی |
سوئیچ برق ، راه اندازی ، خاموش کردن ، توقف اضطراری و کنترل بسته شدن و باز کردن
|
|
تابع نمایش |
ولتاژ فاز ، ولتاژ خط ، جریان ، فرکانس ، دنباله فاز ، قدرت فعال ، قدرت واکنشی ، قدرت ظاهری ، فاکتور قدرت ، خروجی انرژی تجمعی ، سرعت ، فشار روغن ، دمای خنک کننده ، دمای اگزوز ، زمان عملکرد ژنست ، زمان راه اندازی تجمعی و ولتاژ باتری
|
|
تابع حفاظت |
حفاظت از بیش از حد ، محافظت در زیر ولتاژ ، محافظت از ولتاژ ، محافظت از ولتاژ ، محافظت از فرکانس بیش از حد ، حفاظت از فرکانس ، حفاظت بیش از حد ، حفاظت بیش از حد ، محافظت از فشار روغن کم ، محافظت از دمای بالای آب ، محافظت از دمای بالای آب ، محافظت از ولتاژ پایین باتری و شارژ محافظت از شکست. |
اندازه و وزن واحد
| ابعاد خالص و وزن ژنست |
طول/الف
|
عرض/ب
|
ارتفاع/ج
|
وزن
|
|
5640 میلی متر
|
2070 میلی متر
|
2660 میلی متر
|
18000 کیلوگرم
|
توجه: داده ها و اطلاعات فوق با به روزرسانی محصول به روز می شوند و یوچای حق ایجاد تغییرات فنی را محفوظ می دارد
تگ های محبوب: yc12vcg -1000 n5lc تنظیم کننده گاز فریم باز ، چین yc12vcg {4}} n5lc تولید کننده گاز فریم باز تولید کنندگان ، تأمین کنندگان ، کارخانه
| پارامترهای تنظیم ژنراتور | |
| مدل |
yc12vcg -1000 n5lc
|
| قدرت دارای امتیاز |
1 ، {1}} kw/1،250 kva
|
| سرعت |
1 ، {1}} r/min
|
| ولتاژ دارای امتیاز |
400 V
|
| جریان فعلی |
1801A
|
| بسامد |
50 هرتز |
| Pf | 0. 8 (عقب مانده) |
| بازده ژنراتور |
بزرگتر از یا برابر با 38 ٪
|
| میزان مصرف سوخت با بار کامل |
288.2m³/h
|
| سر و صدا |
کمتر از یا مساوی با 100 dB (a) @ 1m
|
| روش شروع |
الکترونیکی
|
| وزن |
18 ، {1}} kg
|
| پارامترهای موتور | |
| مدل |
YC12VC1680N-D31
|
| قدرت دارای امتیاز |
1120 کیلو وات
|
| سرعت |
1 ، {1}} r/min
|
|
تعداد سیلندرها:
|
12 |
|
شکل
|
از نوع V ، چهار زمانه ، خنک کننده آب
|
| Bore × Stroke (MM) |
200 میلی متر × 210 میلی متر
|
|
جابجایی
|
79.17 L
|
| نسبت فشرده سازی |
11:1
|
|
سیستم کنترل
|
اکوادور
|
|
میزان مصرف نفت
|
کمتر از یا مساوی با 0. 3 گرم در کیلووات ساعت
|
|
ظرفیت خنک کننده (به استثنای رادیاتور)
|
240 L
|
|
ظرفیت نفتی
|
310 L
|
|
بازه تعمیرات اساسی
|
40,000 h
|
|
پارامترهای متناوب
|
|
|
مدل متناوب
|
yc -1000-6
|
|
حالت سیم کشی
|
سیستم چهار سیم سه فاز (نوع Y)
|
|
حالت تنظیم ولتاژ
|
باسله
|
|
درجه IP
|
IP23
|
|
کلاس عایق
|
F
|
| پارامترهای تعادل گرما | |
|
گرمای خنک کننده بوش استوانه (8 ±)
|
352 کیلو وات
|
|
گرمای خنک کننده کولر روغن (8 ±)
|
242 کیلو وات
|
| گرمای خنک کننده در مرحله ابتدایی Intercooler (8 ±) |
155 کیلو وات
|
|
گرمای خنک کننده کل سیستم خنک کننده دمای بالا (8 ±)
|
750 کیلو وات
|
| گرمای خنک کننده مرحله ثانویه Intercooler (8 ±) |
129 کیلو وات
|
|
گرمای خنک کننده کل سیستم خنک کننده دمای پایین (8 ±)
|
129 کیلو وات
|
|
گرمای زباله گاز اگزوز (با دمای گاز اگزوز تا 120 درجه) (8 ±)
|
611 کیلو وات
|
|
از دست دادن قدرت پمپ و فن
|
20 کیلو وات
|
|
گرمای تابشی کل (8 ±)
|
76 کیلو وات
|
| پارامترهای خنک کننده | |
|
سرعت جریان آب در گردش درجه حرارت بالا
|
60 m³/h
|
| دمای ورودی آب در گردش دمای بالا (2 ±) |
75.3 درجه
|
| دمای خروجی آب در گردش درجه حرارت بالا (2 ±) |
86 درجه
|
|
سرعت جریان آب در گردش دمای پایین
|
60 m³/h
|
|
دمای آب ورودی با دمای پایین (2 ±)
|
50 درجه
|
|
دمای آب خروجی درجه حرارت پایین (2 ±)
|
51.9 درجه
|
|
پارامترهای مصرف و اگزوز
|
|
|
مصرف هوا
|
5،222 کیلوگرم در ساعت
|
|
گاز مصرف
|
201.4 کیلوگرم در ساعت
|
|
جابجایی هوا
|
5،423 کیلوگرم در ساعت
|
|
دمای اگزوز بعد از توربوشارژر (5 ±)
|
485 درجه
|
| شرایط آزمایش | |
|
ارزش کالری گاز
|
9.13 کیلووات ساعت در متر مربع
|
|
محتوای حجم متان
|
بزرگتر از یا برابر با 95 ٪
|
|
دمای گاز
|
40 ~ 40 درجه
|
|
رطوبت گاز
|
＜80%
|
|
فشار مصرف گاز
|
8 ~ 20 kPa
|
|
فشار منفی مصرف هوا
|
＞ -3 kpa
|
|
فشار کمر اگزوز
|
＜ 5kpa
|
|
فشار مطلق جوی
|
101.32kpa
|
|
دمای محیط
|
25 درجه
|
|
رطوبت نسبی
|
کمتر از یا برابر با 30 ٪
|
| ارتفاع |
کمتر از یا برابر با 1000 متر
|
|
توجه: تمام داده های ژنست گاز در محیط تست فوق اندازه گیری می شود.
|
|
